18  Утилита расчета подкрановых балок

Утилита расчета подкрановых балок позволяет выполнять расчет подкрановых балок различных конструкций:

Подкрановая балка может быть нагружена либо одним, либо двумя кранами с различным числом колёс (с одной стороны): 2-мя, 4-мя, либо 8-ю.

Наиболее неблагоприятные расположения кранов на балках, и соответствующие нагрузки на балку определяются автоматически.

В результате расчета вычисляются коэффициенты использования по нескольким десяткам критериев прочности, устойчивости и ресурса подкрановой балки и тормозных конструкций.

Последовательность проведения расчета и формулы критериев, по которым вычисляются коэффициенты использования, документируются в файле отчета в формате Word.

18.1 Интерфейс

Командная строка главного окна утилиты, рис. 18.1, содержит стандартные команды сохранения и чтения проекта, в котором сохраняются все исходные данные по балке, и результаты выполненного расчета.

При первом запуске утилиты в графическом окне в качестве иллюстрации отображается иллюстративная подкрановая балка из сварного двутавра с тормозной конструкцией.

На вкладке Общие данные, см. рис. 18.1, выбираются:

  • Материал;

  • Параметры сварных швов;

  • Тип и размеры рельса;

  • Исполнение балки, ее пролет и пролет рамы;

  • Тип сечения балки;

  • Наличие тормозной балки;

  • Конструктивные коэффициенты.

Вкладки Сечение - ..., Тормозная балка, рис. 18.2 рис. 18.3, служат для задания размеров подкрановой балки, и тормозной балки при её наличии.

Рисунок 18.1. Главное окно утилиты, вкладка Общие данные
Рисунок 18.2. Вкладка Сечение

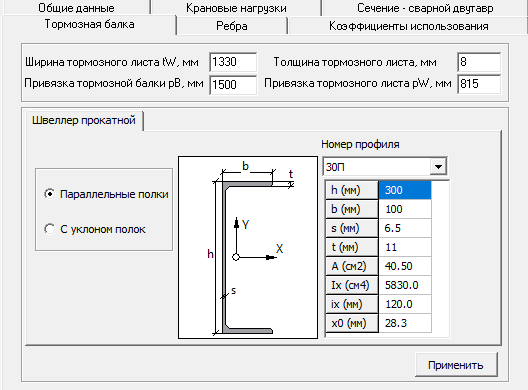

Рисунок 18.3. Вкладка Тормозная балка

На вкладке Крановые нагрузки, рис. 18.4, задаются параметры кранов (кнопка Задать кран).

Крановые нагрузки автоматически вычисляются после задания сочетания кранов нажатием соответствующей кнопки.

Полученные нагрузки отображаются в разделах Расчетные нагрузки на колеса и Расчетные нагрузки на балке.

Схемы нагружения балки могут быть отображены нажатием соответствующей кнопки, рис. 18.5

Рисунок 18.4. Вкладка Крановые нагрузки
Рисунок 18.5. Схема нагружения балки при действии максимального изгибающего момента

На вкладке Ребра, рис. 18.6, задаются параметры ребер на подкрановой балке.

Рисунок 18.6. Вкладка Ребра

На вкладке Коэффициенты использования, рис. 18.7, отображаются результаты расчета балки после нажатия кнопки

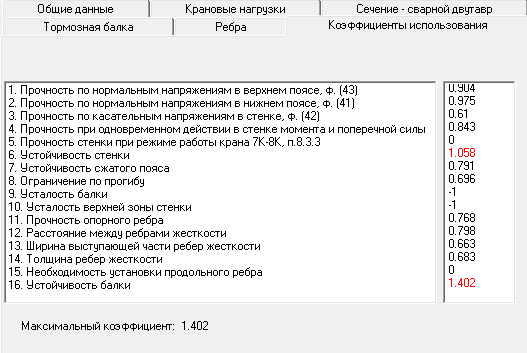

Рисунок 18.7. Вкладка Коэффициенты использования

Кнопка Вывести отчет используется для вывода отчета по расчету балки в формате Word.

Типовой отчет приведен в разделе 17.3.

18.2 Задание кранов

Панель задания параметров крана показана на рис. 18.8

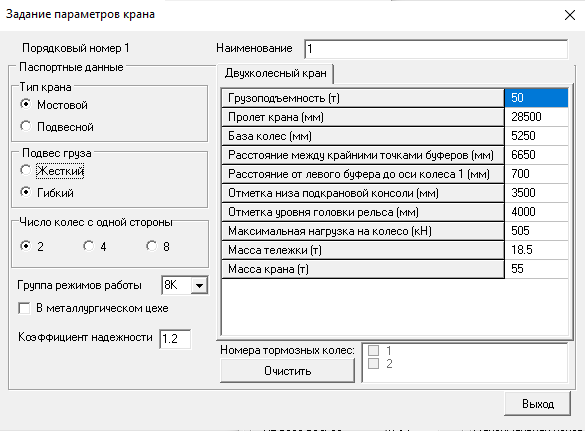

Рисунок 18.8. Панель задания параметров двухколесного крана

Большинство параметров заполняются по данным паспорта крана.

Пролет крана должен задаваться меньше, чем пролет рамы.

Отметка низа подкрановой консоли должна быть меньше отметки уровня головки рельса, но их величина не влияет на результаты расчета.
