10 Модификация объектов модели
Меню Модификация содержит команды, позволяющие редактировать параметры различных объектов модели.
Команды первой группы: Редактировать общую геометрию рамы, Точки, Линии, конструктивные элементы обеспечивают редактирование общей геометрии. При этом в силу параметризации, целостность модели не нарушается, но происходит ее автоматическая перестройка. В том числе автоматически переполучаются нагрузки.
Команды второй группы могут быть применены только к объектам рам произвольного типа и используются при построении геометрической модели.
Команды копирования и перемещения имеют похожее начальное диалоговое окно, см. рис. 10.2

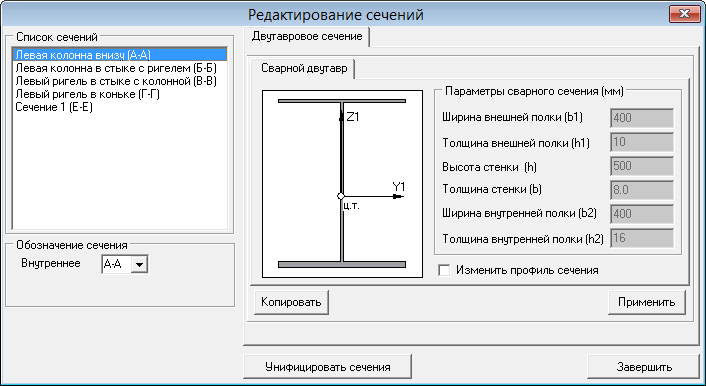

Команда Редактировать сечения по общему списку имеет диалоговое окно, показанное на рис. 10.3 С помощью кнопки Унифицировать сечения можно всем сечениям рамы назначить параметры выбранного сечения. Кнопка Копировать используется для копирования в поля размеров сечения данных другого сечения.
