9 Проектирование типовых узлов
Программа Гепард-А предоставляет возможность выполнить в автоматизированном режиме проектирование следующих типовых узлов рам:
опорных узлов колонн на фундамент;
узлов шарнирного опирания ригеля на колонну;
фланцевых узлов различных видов;
подкрановых консолей.
Также есть возможность формирования таблицы нагрузок на фундамент.
9.1 Проектирование опорных узлов колонн на фундамент
При выполнении команды Расчет опорных узлов колонн на фундамент меню Проектирование рассматривается два вида опирания:
шарнирное опирание на фундамент;
моментное сопряжение колонн с фундаментами.
Диалоговое команды, в котором выбирается тип исполнения базы колонны, показано на рис. 9.1.

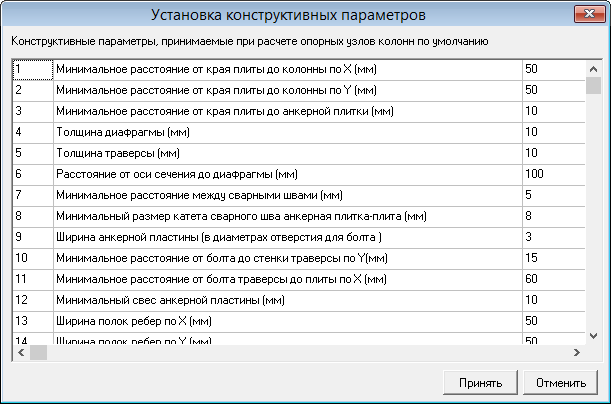

Кнопка Конструктивные параметры обеспечивает доступ к просмотру и изменению параметров, назначаемых по умолчанию, рис. 9.2. Кнопка позволяет переключаться между сочетаниями нагрузок.
Кнопка Компоновка опоры позволяет получить приемлемый вариант размеров плиты и параметров болтов выбранного исполнения базы, рис. 9.3.

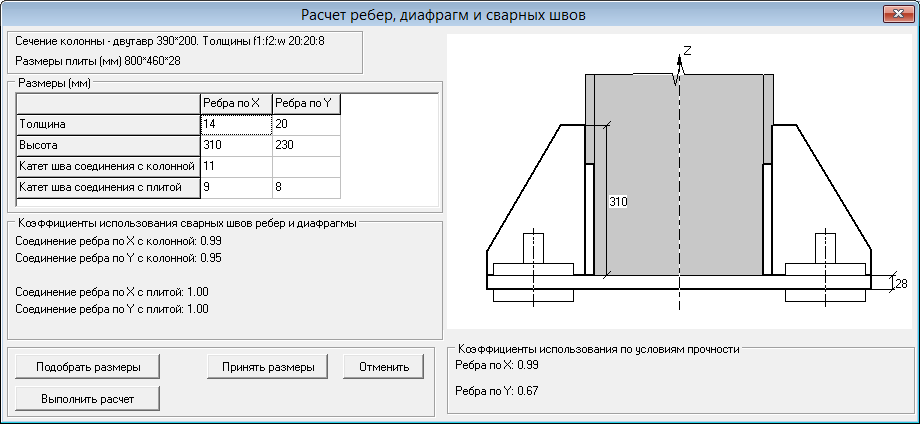

После нажатия кнопки Принять размеры программа вычисляет требуемые размеры ребер, диафрагм и траверс, рис. 9.4.
После принятия размеров диалоговое окно выбора базы колонны и исполнения принимает вид, показанный на рис. 9.5.
По результатам проектирования опоры можно создать отчет в формате Word, в котором приводятся все требуемые вычисления и обосновываются автоматически принятые размеры.
9.2 Проектирование фланцевых узлов
Рассматривается четыре вида фланцевых узлов:
Косой стык ригеля с колонной;
Горизонтальный стык ригеля с колонной;
Промежуточные фланцевые стыки ригелей;
Коньковый стык ригелей.
При первом обращении к команде Проектирование → Расчет фланцевых узлов в диалоговом окне, рис. 9.6, потребуется выбрать сечения, в которых будут расположены соединения.

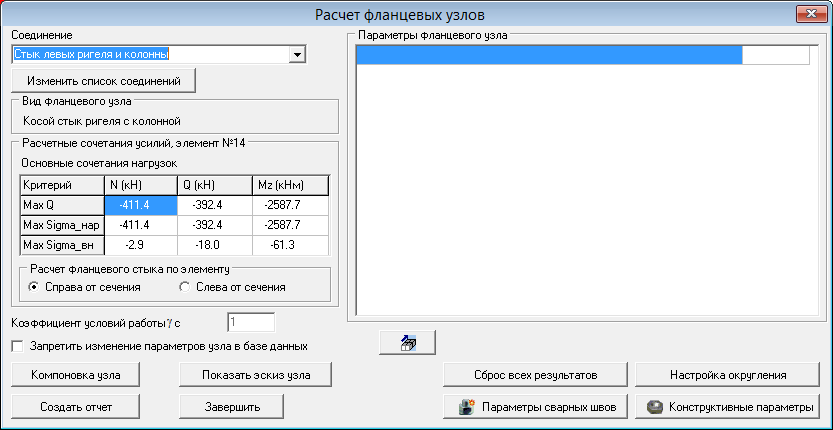

Диалоговое выбора соединения показано на рис. 9.7.
Кнопка Конструктивные параметры обеспечивает доступ к просмотру и изменению параметров, назначаемых по умолчанию.
Кнопка позволяет переключаться между сочетаниями нагрузок.
Кнопка Компоновка узла позволяет получить приемлемый вариант фланцевого соединения, рис. 9.8.
После принятия размеров диалоговое выбора соединения принимает вид, показанный на рис. 9.9.
По результатам проектирования узла можно создать отчет в формате Word.
9.3 Проектирование узлов шарнирного опирания ригелей на колонны
В команде Проектирование → Расчет узлов шарнирного опирания на колонны рассматривается три вида опирания:
На крайнюю колонну сверху;
На центральную или промежуточную колонну сверху;
На крайнюю колонну сбоку.
Диалоговое выбора узла показано на рис. 9.10.
Кнопка Конструктивные параметры обеспечивает доступ к просмотру и изменению параметров, назначаемых по умолчанию.
Кнопка позволяет переключаться между сочетаниями нагрузок.
Кнопка Компоновка узла позволяет получить приемлемый вариант узла, рис. 9.11.
После принятия размеров диалоговое выбора соединения принимает вид, показанный на рис. 9.12.
По результатам проектирования узла можно создать отчет в формате Word.
9.4 Расчет подкрановых консолей

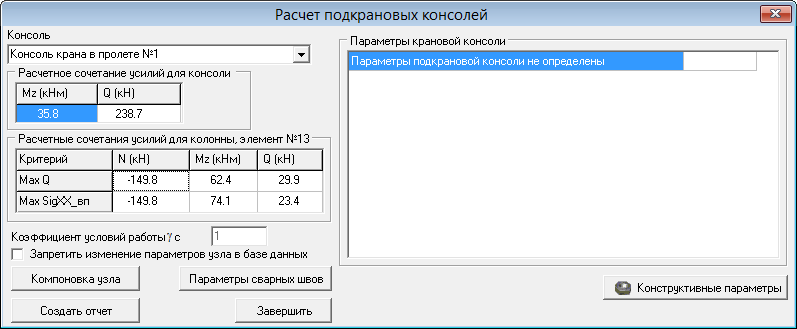

Диалоговое команды Проектирование → Расчет подкрановых консолей показано на рис. 9.13.
Кнопка Компоновка узла позволяет получить приемлемый вариант подкрановой консоли, рис. 9.14.

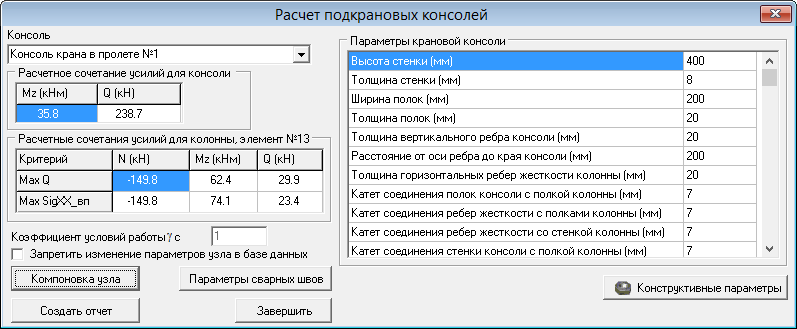

После принятия размеров диалоговое команды принимает вид, показанный на рис. 9.15.
По результатам проектирования узла можно получить отчет в формате Word.
9.5 Формирование таблиц нагрузок на фундаменты
При выполнении команды Проектирование → Формирование таблиц нагрузок на фундаменты в диалоговом окне, рис. 9.16, выбирается колонна и создается отчет по нагрузкам в форме таблицы. Поскольку обычно нагрузки на фундаменты создаются на ранних этапах проектирования, для учета возможного увеличения нагрузки на раму можно задать коэффициент увеличения момента и перерезывающей силы.
