Откос

Программа предназначена для определения коэффициента запаса устойчивости откосов и склонов. В качестве механизма потери устойчивости принимается механизм скольжения оползающего массива относительно неподвижной части откоса. Сопротивление сдвигу по поверхности скольжения рассчитывается для статических условий. Вдоль всей поверхности выдерживается критерий разрушения грунта, принимаемый в виде закона Кулона.

Реальное сдвигающее напряжение, получаемое расчетом, сопоставляется с предельным сопротивлением сдвигу, и результат этого сравнения выражается в виде коэффициента запаса устойчивости K. Коэффициент запаса устойчивости склона (откоса) - это минимальный из коэффициентов запаса устойчивости по всем возможным поверхностям скольжения, удовлетворяющим заданным ограничениям, заложенным в методе расчета.

Исходные данные включают:

·         размеры оползневого участка склона;

·         глубину закола (если активен маркер наличия закола);

·         характеристики грунтов;

·         положение и характеристики скважин;

·         нагрузки, действующие на указанные участки склона.

Сертификация

Сателлит ОТКОС имеет Сертификат соответствия № РОСС RU.04ПЛК0.ОС01.

Программный комплекс SCAD Office включен в Единый реестр российских программ для ЭВМ и баз данных (https://reestr.digital.gov.ru № 2270).

Дополнительные возможности ОТКОС

В программе реализовано и несколько классических методов анализа устойчивости откосов:

·         Феллениуса

·         Бишопа упрощенный

·         Спенсера

·         Корпуса инженеров. Метод №1

·         Лоув Карафайт

·         Янбу упрощенный

·         Янбу корректированный

Можно рассматривать задачу с устройством откоса как с одной стороны, так и с двух сторон.

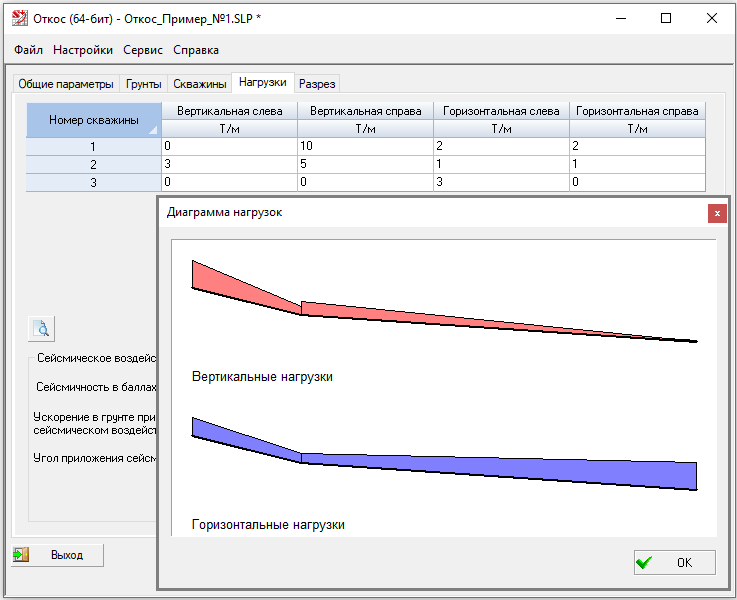

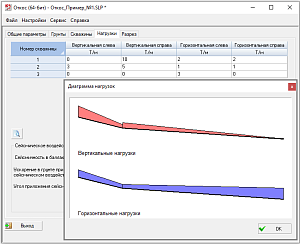

Программа рассматривает задачу в "двумерной" постановке. То есть, по сути, рассматривается вырезанный из реального откоса плоский слой толщиной в 1 метр и поэтому нагрузки задаются на погонный метр ширины откоса. Нагрузки аппроксимируются кусочно-линейными функциями координаты х, и для удобства описания привязываются к скважинам. Рассматриваются распределенные нагрузки, направленные вертикально и/или горизонтально в верхней точке указанных скважин. Так для удобства задания нагрузок на участки склона можно просматривать Эпюры нагрузок.

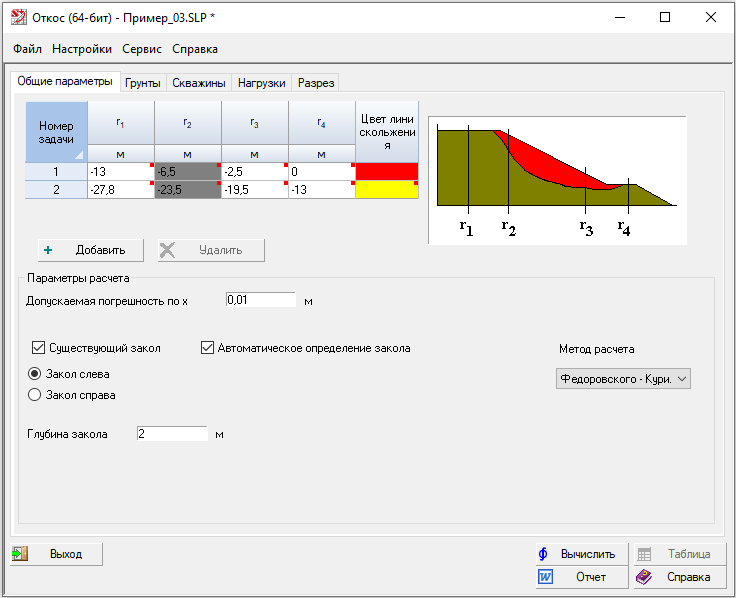

Если на вкладке «Общие параметры» было задано несколько вариантов расчета, то на вкладке «Разрез» в соответствующей таблице будут приведены коэффициенты запаса устойчивости для всех решенных задач и с помощью маркеров в этой таблице можно включать/выключать отображение соответствующих линий скольжения, а также менять их цвет.

Результаты работы

Главным значением после проведённых вычислений является Минимальный коэффициент запаса устойчивости, который отображается в самом низу окна. Если его значение больше «1», а это положительный эффект, то тогда откос является устойчивым.

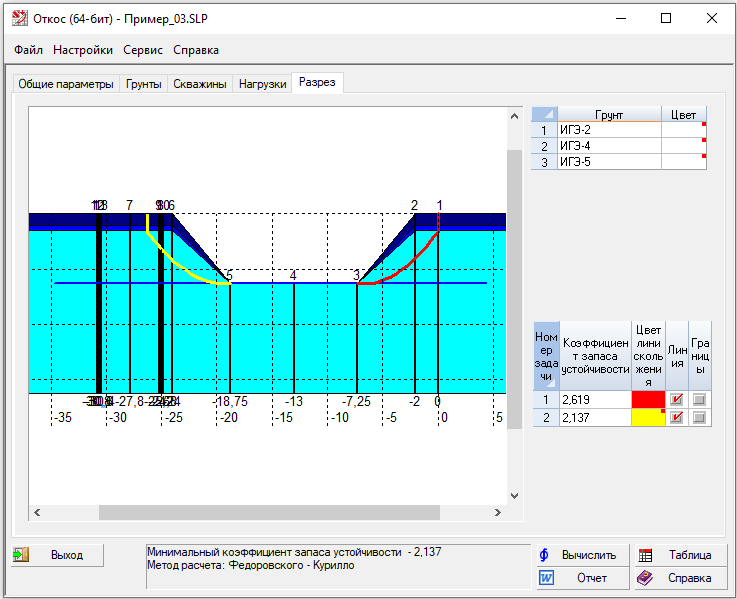

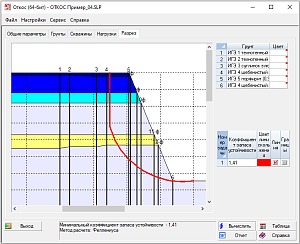

Помимо этого, результатом вычислений является графическое отображение разреза склона на вкладке Разрез и построение Линии скольжения.

Кнопка «Таблица» позволяет получить табличное представление линий скольжения.

Результаты вычислений также могут быть представлены ещё в виде иллюстрированного отчета, создаваемого автоматически через кнопку «Отчет». Отчет передается в любое приложение Windows, ассоциированное с форматом RTF (например, Word).

Help (Справочная информация)

Программа ОТКОС снабжена подробной справочной информацией, которая включает описание пользовательского интерфейса и правил работы с программой.

Пробная версия ОТКОС

Программу ОТКОС можно скачать и поставить на ПК только в составе всего комплекса SCAD Office. Дистрибутив на пакет SCAD Office можно найти по ссылке.
