Кристалл
Расчет элементов стальных конструкций
Программа предназначена для выполнения проверок элементов и соединений стальных конструкций на соответствие требованиям норм РФ (СП 16.13330, СП 294.1325800), Eurocode 3 (EN 1993-1-2), ДБН В.2.6-163. Кроме того, при создании программы использовались связанные со СНиП II-23-81* и СП 16.13330 государственные стандарты, "Пособие по проектированию стальных конструкций (к СНиП II-23-81*) / ЦНИИСК им. Кучеренко" и некоторые методологические положения норм СНиП 53-1-96 "Стальные конструкции. Нормы проектирования".- Подробно
Сертификация
Сателлит Кристалл имеет Сертификат соответствия: № РОСС RU.04ПЛК0.ОС01 .
Программный комплекс SCAD Office включен в Единый реестр российских программ для ЭВМ и баз данных (https://reestr.digital.gov.ru № 2270).

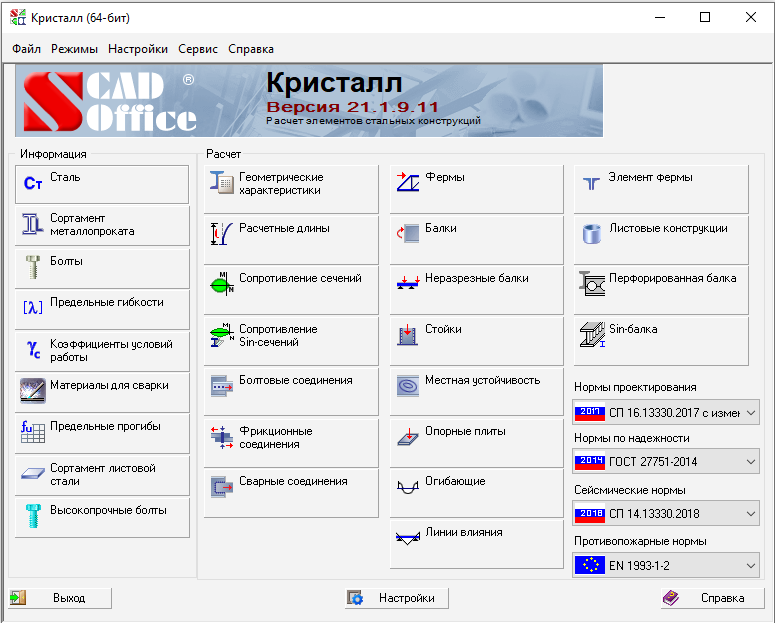

Справочные режимы
Если под рукой нет бумажной версии СП, интернета или учебника, то Справочный раздел программы Кристалл позволяет использовать следующие режимы работы:
Сталь - основной задачей является реализация рекомендаций СНиП, СП, ДБН по выбору марок стали. Кроме того, выдаются справки о соответствии классов стали по ГОСТ 27771-88 маркам стали по ГОСТ или ТУ, а также справочные данные о механических характеристиках.
Сортамента металлопроката - обеспечивает просмотр сортаментов металлопроката с выдачей всех характеристик профилей.
Болты - используется для просмотра сортамента болтов с указанием их класса.

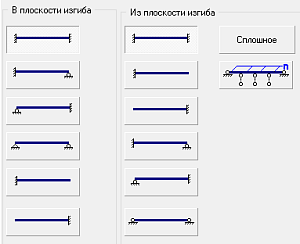

Предельных гибкости - просмотр рекомендаций нормативных документов по назначению предельных гибкостей.
Коэффициенты условий работы - просмотр и выбор значений коэффициентов условий работы элементов.

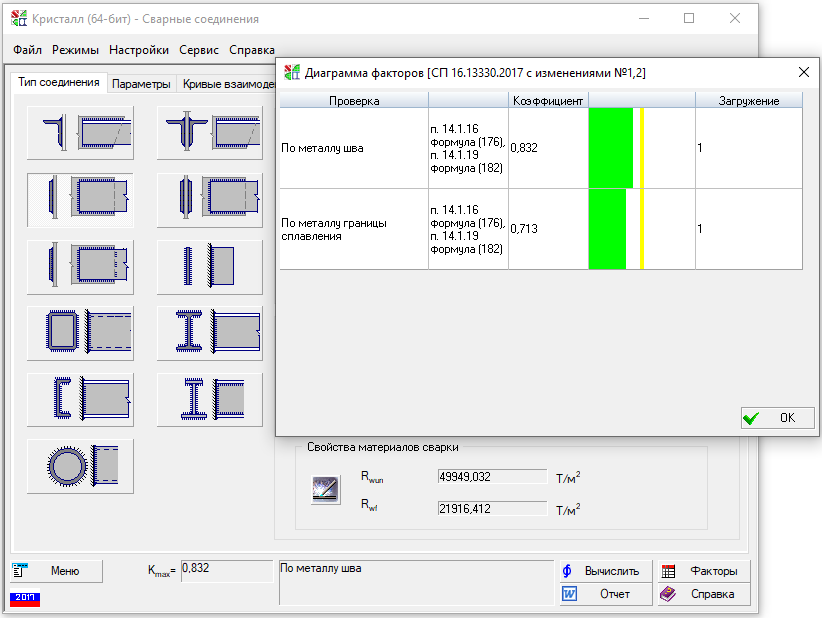

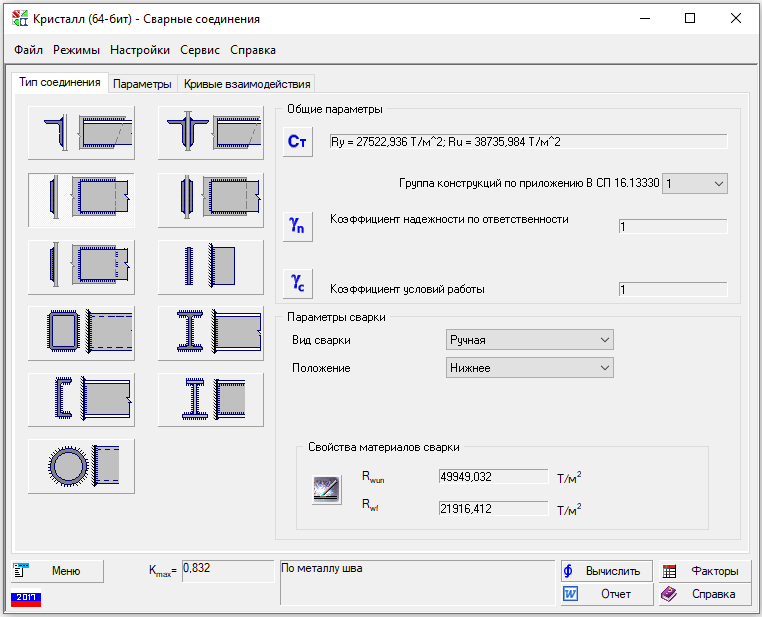

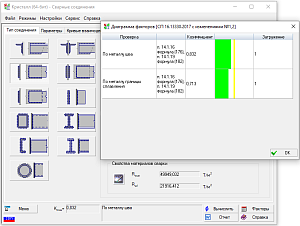

Материалы для сварки - реализованы требования СНиП, СП и ДБН в части выбора материалов для сварных соединений и в части выбора расчетных сопротивлений сварных соединений.
Предельные прогибы - приведены таблицы из СП 20.13330, СНиП 2.01.07-85* "Нагрузки и воздействия" (или ДСТУ Б В.1.2-3:2006 при работе по ДБН B.2.6-163:2010 или ДБН B.2.6-198:2014) с ограничениями на прогибы элементов конструкций.
Сортамент листовой стали - приведена информация о сортаментах листовой стали.
Высокопрочные болты - здесь приведены размеры и характеристики высокопрочных болтов, гаек и шайб.
Расчетные режимы

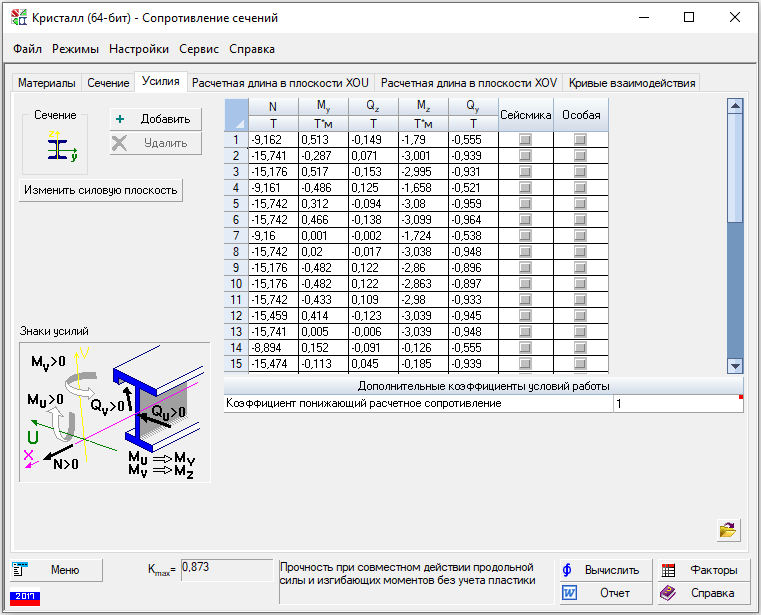

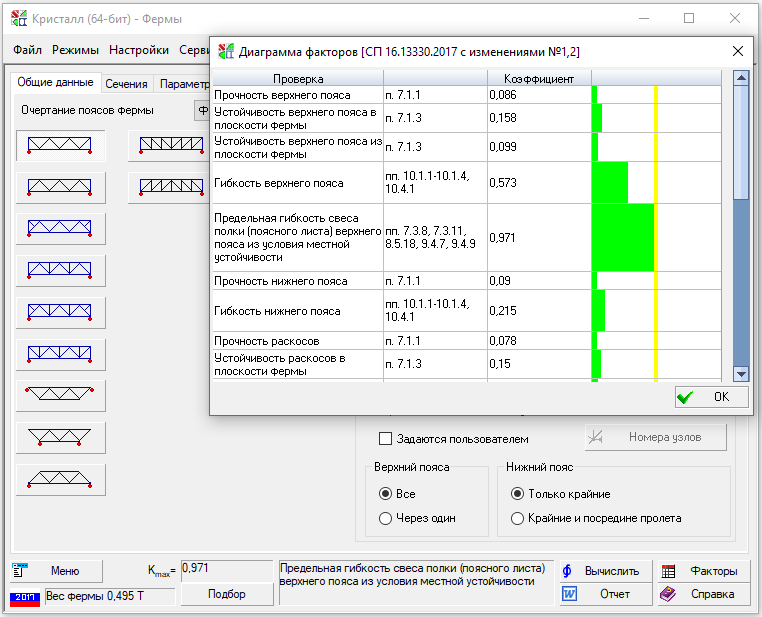

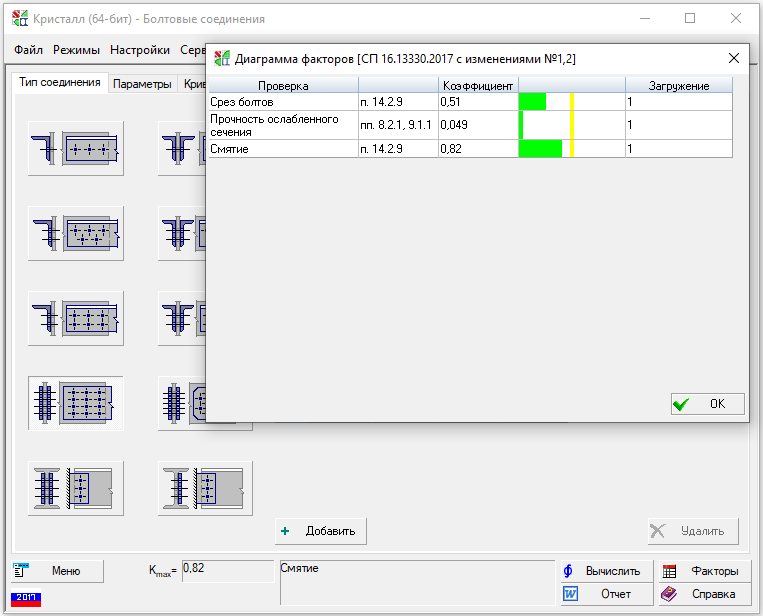

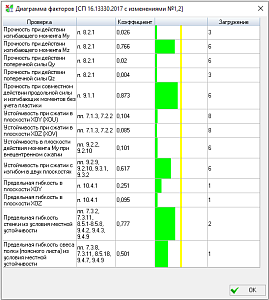

Последующие режимы Кристалл являются функциональными и предназначены для проверки конструктивных решений стальных конструкций и соединений на соответствие требованиям нормативных документов по прочности, устойчивости и гибкости или же для реализации некоторой части таких проверок, имеющей самостоятельный интерес.

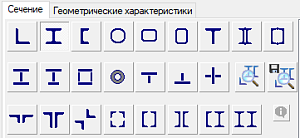

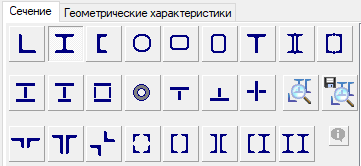

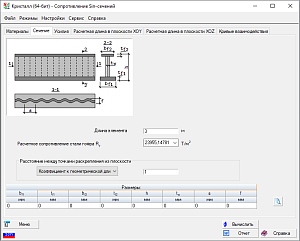

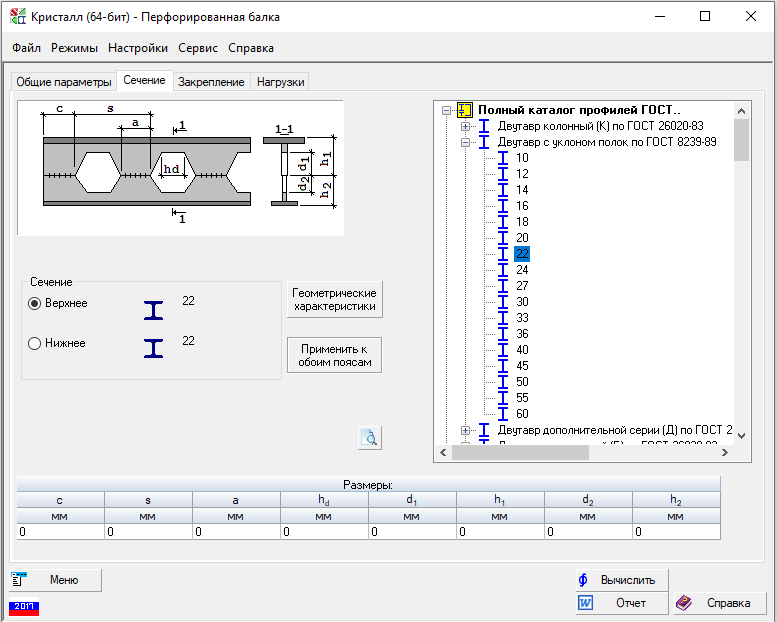

Геометрические характеристики - вычисляются все геометрические характеристики поперечного сечения (включая секторальные моменты инерции). Программа работает с различными типами поперечных сечений элементов. В их числе прокатные и гнутые профили (прямоугольные трубы рассматриваются в двух положениях — горизонтальном и вертикальном), сечения, сваренные из листов, и составные сечения, набираемые из прокатных профилей.
