Декор

Программа предназначена для выполнения расчетов и проверок элементов деревянных конструкций и соединений на соответствие требованиям СНиП II-25-80, KMK 2.03.08.98 или СП 64.13330. Кроме того, в программе предусмотрена возможность получения справочных данных, наиболее часто используемых при проектировании деревянных конструкций.

Сертификация

Сателлит ДЕКОР имеет Сертификат соответствия: № РОСС RU.04ПЛК0.ОС01.

Программный комплекс SCAD Office включен в Единый реестр российских программ для ЭВМ и баз данных (https://reestr.digital.gov.ru № 2270).

Справочные режимы

Предельные прогибы и деформации – приведены данные по предельным прогибам элементов деревянных конструкций различного назначения, а также величины предельных деформаций соединений.

Плотности – данные по плотности древесины различной породы при различных условиях эксплуатации.

Сортамент древесины – представлена информация о размерах обрезных и необрезных пиломатериалов хвойных пород. Кроме того, имеется возможность задать размеры пиломатериалов до острожки и получить размеры после острожки.

Расчетные сопротивления – определяются расчетные сопротивления элементов деревянных конструкций в зависимости от условий эксплуатации, породы древесины и др. факторов.

Древесина - приводятся данные о максимально допустимой влажности древесины, а также типы и марки требуемых клеев (для клееной древесины).

Предельные гибкости - определяется предельная гибкость для различного вида элементов деревянных конструкций.

Расчетные режимы.

Геометрические характеристики - определяются геометрические характеристики деревянных сечений трех видов - прямоугольного, круглого и двутавра.

Расчетные длины - вычисляются расчетные длины для отдельно стоящих колонн и стоек. Реализованы два вида конструкций — Отдельно стоящие колонны и стойки и Пересечение сжатого элемента с неработающим.

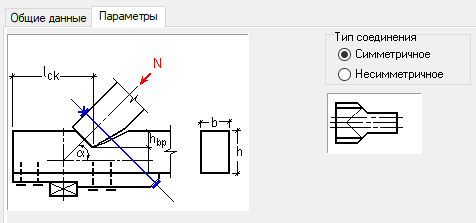

Сопротивление соединений - определяется несущая способность соединений из различных сортов древесины на врубках или цилиндрических нагелях.

Сопротивление сечений - анализ несущей способности сечений из клееной и неклееной древесины. В общем случае расчеты выполняются на действие продольной силы, изгибающих моментов и поперечных сил, действующих в главных плоскостях инерции. Реализован весь комплекс проверок по прочности, устойчивости и предельной гибкости в соответствии с выбранным нормативным документом.

Неразрезные прогоны - проверка неразрезных прогонов круглого или прямоугольного сечений из клееной и неклееной древесины по прочности, устойчивости и прогибу. Предусмотрено задание до пяти пролётов.

Консольно-балочные прогоны - проверка прогонов прямоугольного и круглого сечений из клееной и неклееной древесины по прочности, устойчивости и прогибу. Задается только длина типового пролета и предусмотрена возможность задать расположение шарниров, исходя из равномоментной или равнопрогибной схем.

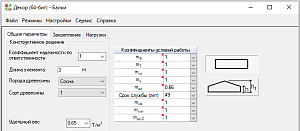

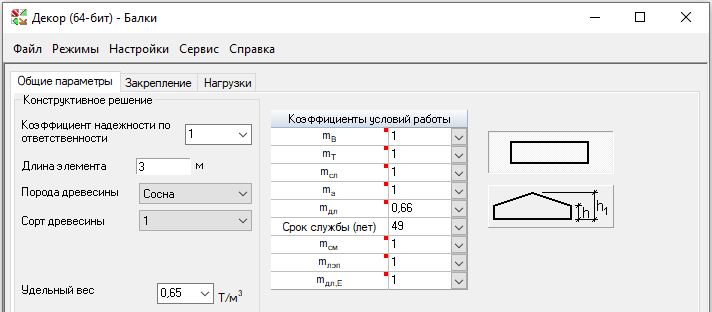

Балки - проверка обычных и двускатных балок по прочности, устойчивости и прогибу.

Стойки - реализован весь комплекс проверок конструкции стоек и колонн по прочности, устойчивости и предельной гибкости. Предполагается, что реализуется плоская схема нагружения.

Элемент фермы - анализ несущей способности элементов фермы по гибкости, прочности и устойчивости.

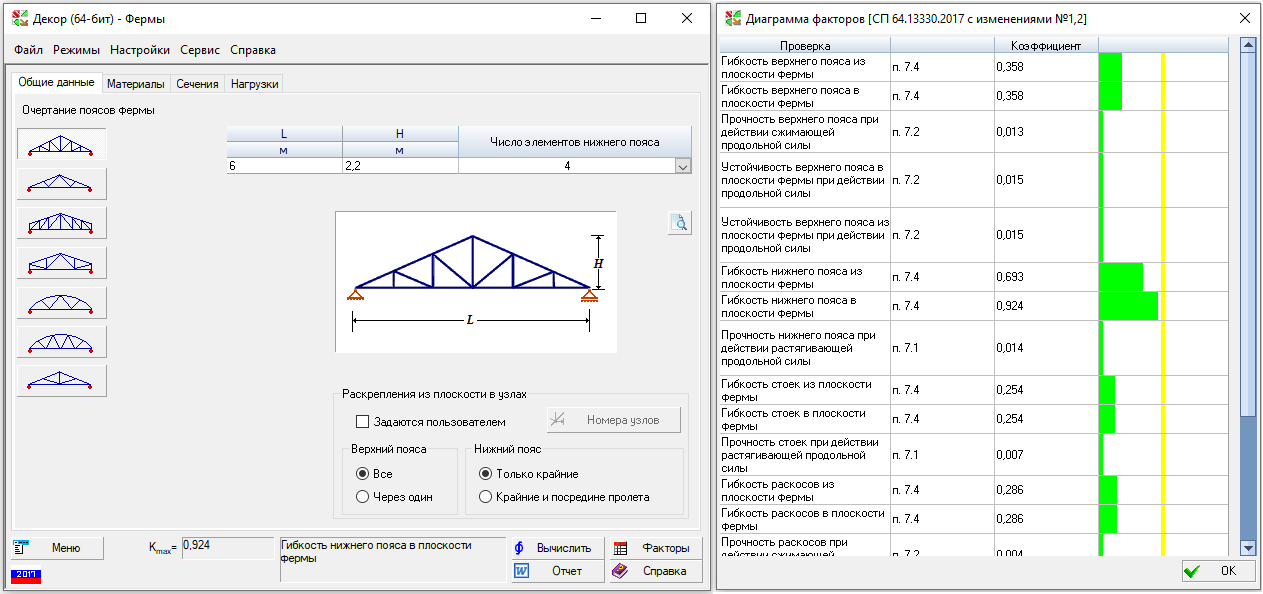

Фермы - расчет и проверка деревянных ферм различной конфигурации по прочности, устойчивости и гибкости.

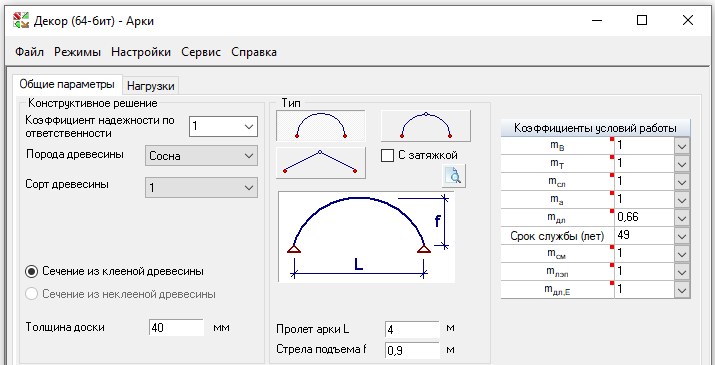

Арки - проверка прочности и устойчивости арок из клееной древесины прямоугольного сечения.

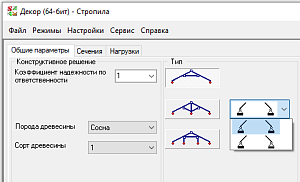

Стропила - в этом режиме выполняется проверка конструкций стропил из древесины прямоугольного или круглого сечений.

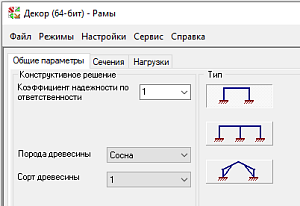

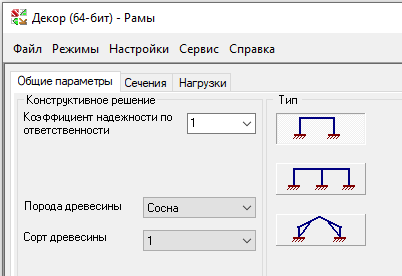

Рамы - выполняется проверка одноэтажных деревянных рамных конструкций прямоугольного сечения. Типы используемых рам - двухпролетные и однопролетные с горизонтальным ригелем, однопролетные с коньковым ригелем и подкосами.

Документирование работы

Результаты вычислений в каждом из Расчетных режимов могут быть представлены в виде иллюстрированного отчета, создаваемого автоматически. Отчет передается в любое приложение Windows, ассоциированное с форматом RTF (например, Word).

Help (Справочная информация)

Программа ДЕКОР снабжена подробной справочной информацией, которая включает описание пользовательского интерфейса и правил работы с программой.

Пробная версия ДЕКОР

Программу ДЕКОР можно скачать и поставить на ПК только в составе всего комплекса SCAD Office. Дистрибутив на пакет SCAD Office можно найти по ссылке.
